물리전자_#8.전류밀도, 에너지 대역도

저번에는 전기장이 인가됐을때 케리어들의 움직임에 대해서 설명했다

이를 '드리프트'라고 했고 이에 영향을 주는 요소는

1.격자진동자 산란 , 2.이온화된 불순물에 의한 산란이 있다고 했다



드리프트 속도는 전기장의 세기에 비례했으며 이때의 비례상수를 '이동도'라고 했다

온도,이온화정도에 따른 이동도의 변화를 그래프를 통해 알아보았다



이번에는 전류밀도와 에너지대역도에 대해서 알아보겠다

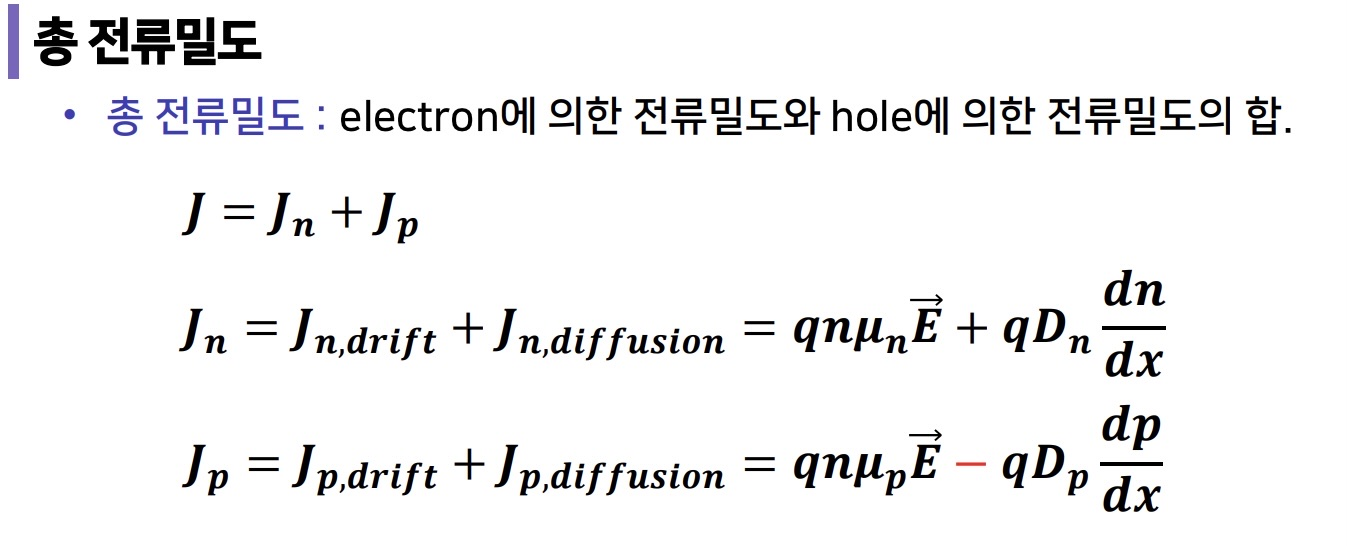

전류밀도란 ,

단위 면적당, 단위 시간당 통과하는 전하량을 의미한다



이 전류밀도는 = 1.전자의 전류밀도 + 2.정공의 전류밀도 이다



다시,

전자의 전류밀도 = 1.드리프트 전류밀도 + 2.확산 전류밀도

정공의 전류밀도 = 1.드리프트 전류밀도 + 2.확산 전류밀도

로 나눠진다

(여기서 주의할점은 정공의 경우, 확산에 의한 전류밀도는 기울기의 부호와 전류의 부호가 반대이므로 -를 붙인다)



에너지 대역도란,

음전하인 전자의 에너지를 그림을 나타낸 것이다



즉,

양의 전압의 경우 양전하의 전위에너지는 크고, 음전하의 에너지는 낮다



아래사진을 보면 이해할 수 있다
